Il conduttore di rame cavo è un conduttore elettrico che fornisce integralmente un mezzo di scambio termico, e un fluido di raffreddamento viene fatto passare attraverso l'interno del conduttore e porta via il calore generato dal flusso della corrente elettrica. I nostri tubi conduttori cavi sono disponibili sia in grado commerciale (grado DHP), raffinato senza ossigeno, disossidato al fosforo, rame argento privo di ossigeno e grado elettrolitico (grado ETP) per soddisfare i requisiti ingegneristici più esigenti.
Offriamo diversi tipi di conduttori cavi:
√ conduttori in rame raffreddati ad acqua
√filo di rame cavo
√tubo di rame cavo
√filo smaltato di rame cavo
√tubo di rame quadrato
√tubo di rame profilato
√tubi rettangolari in rame
√conduttori bus tubolari
√tubi della bobina di rame a induzione
√tubo di riscaldamento a induzione in rame
Specifiche materiali del conduttore cavo
A causa del fatto che le impurità ridurranno la conduttività elettrica del rame, ed è per questo che produciamo tubi conduttori cavi con rame privo di ossigeno ad alta purezza con un controllo della produzione molto stretto. Come risultato della sua purezza, i nostri conduttori cavi Cu-OFE hanno una conducibilità elettrica del 100-102 percento IACS e una conducibilità termica di 390 W/Km. Per, Cu-OFE (CW009A), il contenuto massimo di ossigeno di 5 ppm (0,0005%) rende il materiale immune all'infragilimento da idrogeno e garantisce una giunzione sicura con tutti i metodi di brasatura e saldatura. Il nostro stretto controllo della produzione significa che possiamo controllare l'intero processo di produzione dalla fusione alla firma della certificazione di ispezione e garantire la coerenza del nostro prodotto da un lotto all'altro.
In particolare, il nostro rame privo di ossigeno ad elevata purezza è legato con argento (Ag) per aumentare sia la temperatura di rammollimento che la resistenza allo scorrimento della lega senza alcun sacrificio significativo delle sue altre proprietà. Fabmann collabora con famosi produttori di materiali in rame per produrre conduttori cavi di prima qualità, tubi quadrati e rettangolari in rame e leghe di rame, profili speciali in rame e rame per le applicazioni più esigenti. I conduttori cavi sono spesso indicati come conduttori di raffreddamento ad acqua, filo cavo, tubo di rame cavo, filo di rame magnetico cavo, tubo di rame quadrato, tubo profilato di rame, tubo di rame rettangolare, conduttore bus tubolare, tubo della bobina di induzione e tubo di riscaldamento a induzione e la maggior parte le designazioni popolari del grado di rame sono elencate di seguito:
Designazione del grado di rame e lega di rame | ||||||||||
Rame e lega di rame | Cina | U.S | UK | Germania | Giappone | IT | ISO | Conduttività elettrica | Conduttività termica | |
MS/m | SIGC per cento | W/Km | ||||||||
Rame raffinato con ossigeno | mer00 | C10100 | C103 | OFE-CU | C1011 | CW009A | CU-OFE | 58,6 | 101,5 | 391 |
TU1 | C10200 | C110 | OF-CU | C1020 | CW008A | CU-DI | 58,3 | 100 | 390 | |
Rame disossidato al fosforo | TP1 | C12000 | C106 | SW-Cu | C1201 | CW023A | Cu-DLP | 55 | 95 | 375 |
TP2 | C12200 | C106 | SF-Cu | C1220 | CW024A | Cu-DHP | 47 | 81 | 330 | |
Rame elettrolitico a passo tenace | T1 | C11040 | C100 | OF-CU | C1100 | CW003A | Cu-ETP1 | 58 | 100 | 385 |
T2 | C11000 | C101 | Mi-Cu58 | C1100 | CW004A | Cu-ETP | 56 | 98 | 385 | |
CuAg0.04(DI) | TAg.0.04 | C10400 | / | / | / | CW017A | CuAg0,04 DI | 57,7 | 99,5 | 388 |
CuAg0.10(DI) | TAg.0.1 | C10700 | / | / | / | CW019A | CuAg0.1 DI | 57,7 | 99,5 | 388 |
Tipi e dimensioni di tubi conduttori cavi
Fabmann è in grado di produrre tubi quadrati e rettangolari a partire da 0.8 mm di larghezza e oltre con tolleranze dimensionali estremamente ristrette e sono disponibili in una varietà di stati fisici come duro, semiduro, ricotto morbido. Forniamo conduttori cavi di alta qualità con un'ampia varietà di sezioni trasversali che coprono forme quadrate, rotonde e rettangolari, e il nostro tubo conduttore cavo è adatto per le applicazioni ingegneristiche più diverse.
Filo di rame cavo
Conduttore rettangolare in rame

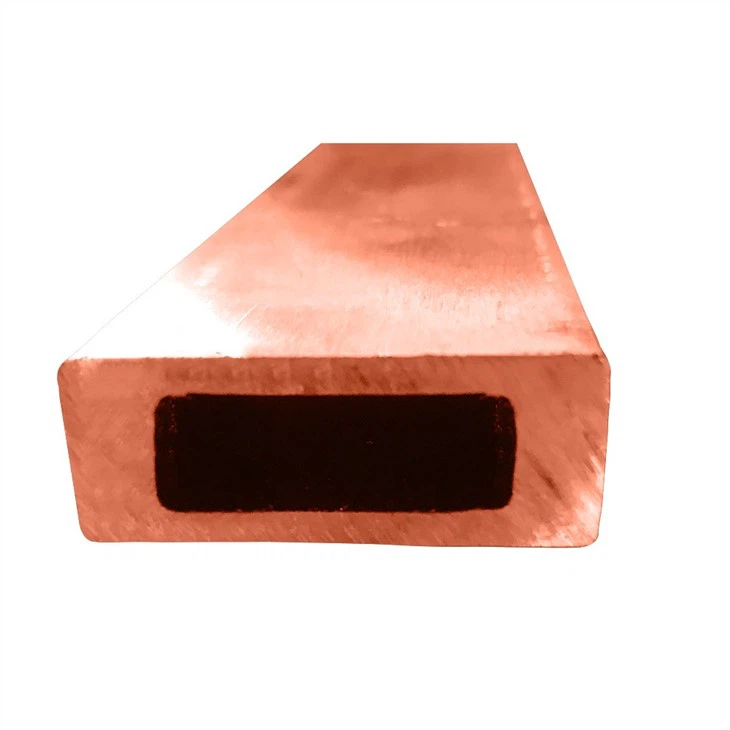

Conduttore cavo rettangolare
Conduttore di rame quadrato

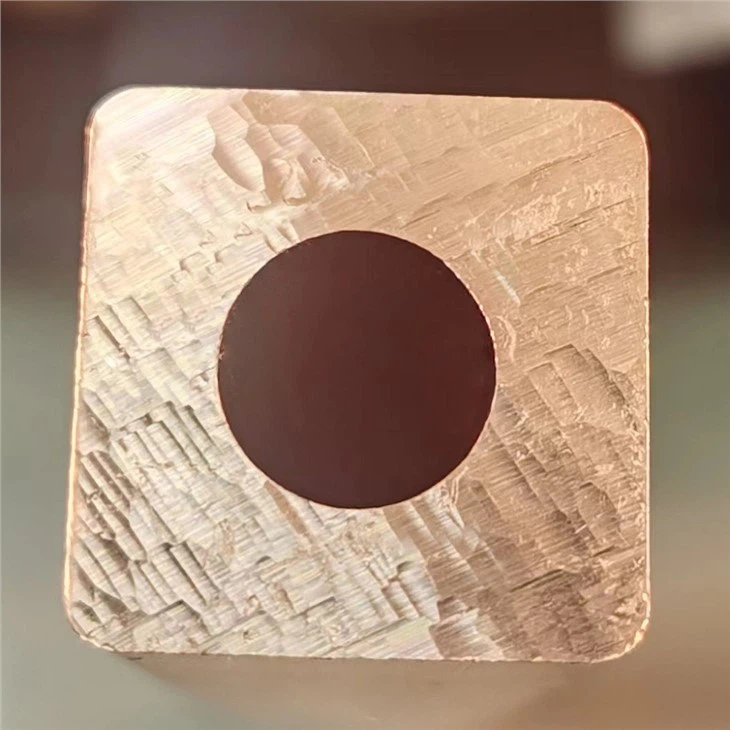

Conduttore cavo quadrato
Applicazione di conduttori cavi in rame
√ Veicoli elettrici (EV) / raffreddamento diretto dello statore
√ Dispositivi MRI/bobine gradiente
√ Magneti per applicazioni di fisica ad alta energia
√ Acceleratori di particelle
√ Generatori
√ Forni a induzione/riscaldamento e fusione a induzione
√ Dispositivi per la ricerca sul plasma
√ Sistemi di prova a vibrazione elettrodinamica
√ Unità di impiantazione ionica per l'industria dei microcircuiti
√ Separatori ad alto gradiente
√ Guide d'onda
√ Trasformatori raffreddati a liquido
Processo di fabbricazione del conduttore cavo
Per affinare il rame, il forno deve raggiungere temperature fino a 2400 gradi Fahrenheit per fondere il rame, e questo consentirà di modellarlo nelle forme desiderate e anche di rimuovere impurità come una miscela di leghe di nichel o zinco. Il rame viene filtrato attraverso un processo noto come raffinazione al fuoco. Nella raffinazione a fuoco, i metalli impuri diventano più leggeri del rame e galleggiano in superficie per essere catturati da "strappi", e questo processo genererà un pool di rame caldo liquido con impurità minime. Il rame fuso viene anche disossidato per rimuovere possibili difetti prima del processo di fusione, quindi il rame liquido purificato viene trasferito in un forno di attesa per essere versato in un tubo di colata che alla fine diventerà il tubo.Una volta raffreddato e solidificato, una grande macchina chiamata mandrino perforante pratica un foro nell'asta di rame, quindi un pistone forza l'asta di rame attraverso un tubo di estrusione, creando un lungo tubo di rame cavo.
Il passo successivo è spingere il tubo di rame madre attraverso stampi metallici per creare la dimensione desiderata del tubo per il successivo processo di trafilatura a seconda della forma e delle dimensioni del conduttore cavo. Prima di raggiungere il processo di trafilatura finale, il tubo di rame deve spesso essere ricotto poiché viene indurito da ogni processo di trafilatura e successivamente verrà ridisegnato.
Passando attraverso il processo di cui sopra, il conduttore di rame cavo passerà attraverso il test con correnti parassite prima dell'avvolgimento di livello e la lunghezza del conduttore cavo viene impostata in base alle specifiche durante questo processo. Dopo l'avvolgimento livellato, il conduttore cavo qualificato verrà inserito nel forno a vuoto per la ricottura finale prima dell'imballaggio. Naturalmente, il conduttore viene pulito durante i precedenti processi di trafilatura prima dell'avvolgimento livellato. A seconda delle esigenze dei clienti sulla condizione di tempra, il tempo e la temperatura di ricottura saranno impostati in modo diverso per raggiungere ricotto morbido, ricotto, 1/4 duro, 1/2 duro e duro.
1. Analisi del rame
2. Fonderia di rame
3. Tubo in rame fuso
4. Primo disegno
5. Secondo disegno
6. Prima ricottura
7. Disegno finale
8. Ispezione in linea
9. Raddrizzamento
10. Verifica del raggio interno
11. Avvolgimento a livello prima del test
12. Test delle correnti parassite
13. Controllo del raggio esterno
14. Ricottura finale
15. Ispezione finale
Specialista di conduttori cavi personalizzati
Fabmann fornisce un'ampia gamma di conduttori cavi in forma diritta e in bobina per molte applicazioni diverse. Ci concentriamo sulla fornitura di conduttori cavi su misura e forniamo anche conduttori che richiedono rame contenente argento (Cu-0.04 percento Ag o Cu-0.1 percento Ag) quando brillante resistenza al calore o scorrimento si richiedono proprietà. La specifica popolare è costituita da conduttori cavi quadrati o rettangolari con canale di raffreddamento rotondo e anche i canali rettangolari sono piuttosto popolari. I conduttori cavi sono spesso chiamati con nomi diversi in diversi paesi e sono chiamati filo cavo, conduttori raffreddati ad acqua, tubo di riscaldamento a induzione, conduttori bus tubolari, filo cavo cavo o tubo profilato di rame.

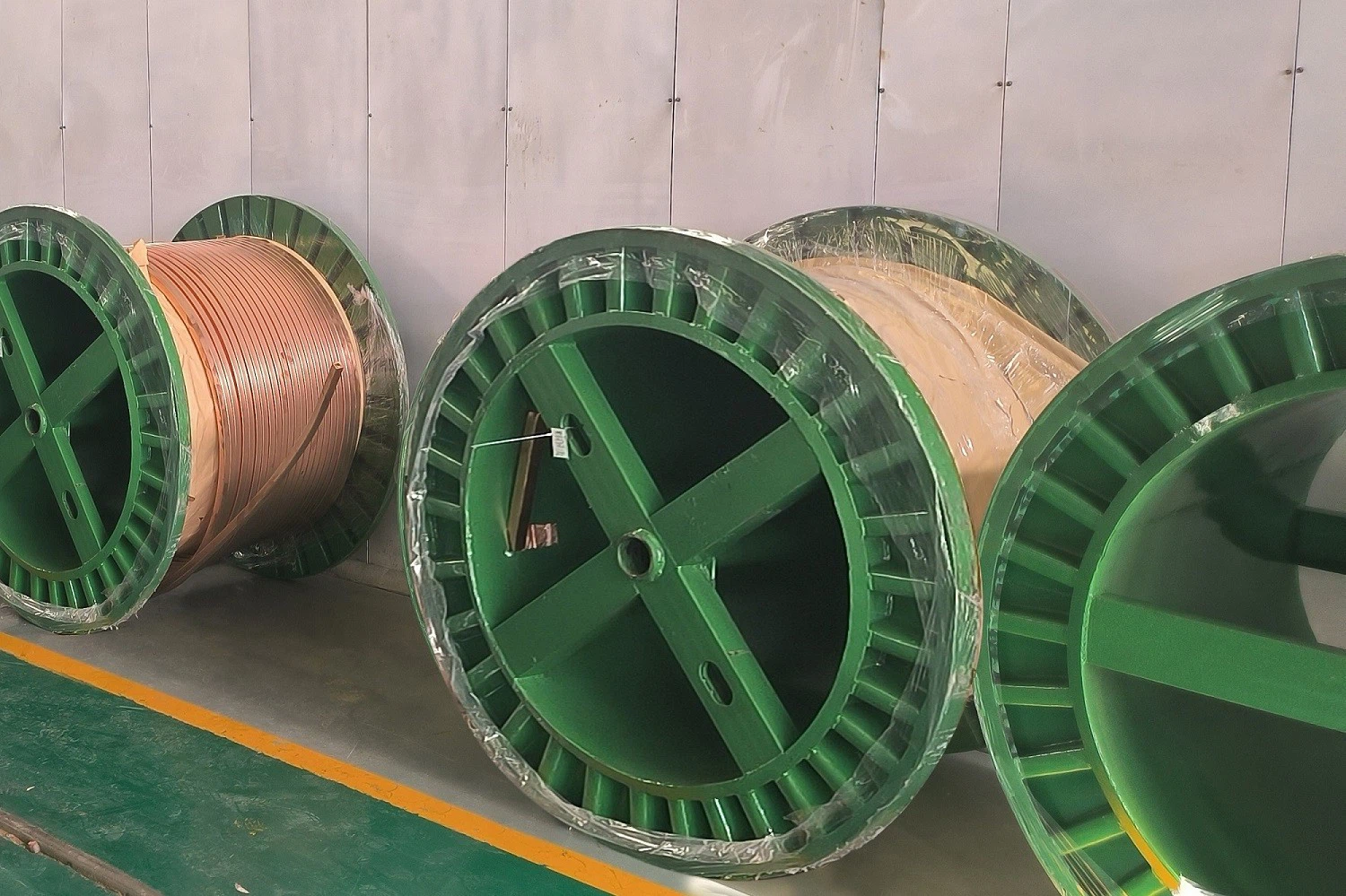

Come molti sanno, le giunzioni nei conduttori cavi utilizzati per i magneti raffreddati ad acqua possono causare perdite, con conseguenti incidenti. Questo è il motivo per cui le bobine lunghe non solo riducono al minimo il rischio di perdite, ma riducono anche i costi di produzione delle apparecchiature. Inoltre, la bobina lunga può rispondere in modo più flessibile ai rapidi cambiamenti di costruzione rispetto alla bobina corta. Possiamo avvolgere conduttori cavi su bobine di legno o su bobine di acciaio a seconda delle dimensioni del conduttore. La nostra larghezza massima del conduttore cavo è di 45 mm e possiamo avvolgere una bobina fino a 2.500 kg.
Conduttore cavo personalizzato
Tubo con profilo personalizzato
Ricottura morbida a filo cavo
Tubo di riscaldamento a induzione
Conduttore cavo quadrato
Conduttore raffreddato ad acqua
