Tubo guida d'onda rettangolare

Una guida d'onda è una linea di alimentazione elettromagnetica che viene utilizzata per il segnale ad alta frequenza e conduce energia a microonde con una perdita inferiore rispetto ai cavi coassiali e viene utilizzata nelle comunicazioni a microonde, nei radar, nel settore aerospaziale, nelle telecomunicazioni e in altre applicazioni ad alta frequenza. Le guide d'onda possono essere realizzate con materiali dielettrici o conduttivi a seconda della frequenza dell'onda. In alcune situazioni, le guide d'onda vengono utilizzate per trasferire i segnali di comunicazione e l'alimentazione. La guida d'onda rettangolare è uno dei primi tipi di linee di trasmissione progettate per molte applicazioni come isolatori, rilevatori, attenuatori, accoppiatori e linee scanalate sono disponibili per varie bande di guide d'onda standard comprese tra 1 GHz e oltre 220 GHz. La guida d'onda rettangolare supporta le modalità TM e TE ma non le onde TEM perché non possiamo definire una tensione univoca poiché esiste un solo conduttore in una guida d'onda rettangolare. La frequenza che non può essere propagata dalle guide d'onda rettangolari è chiamata frequenza di taglio.

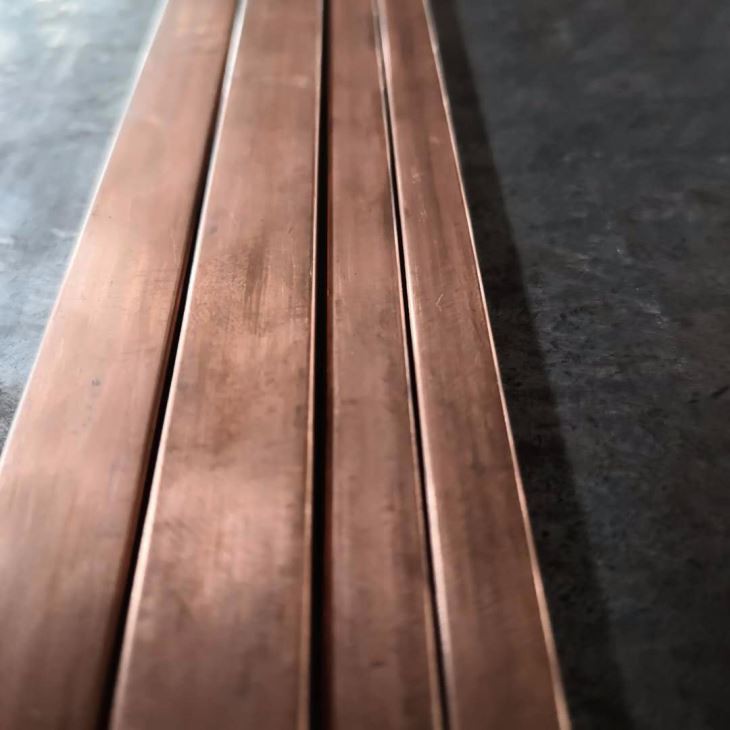

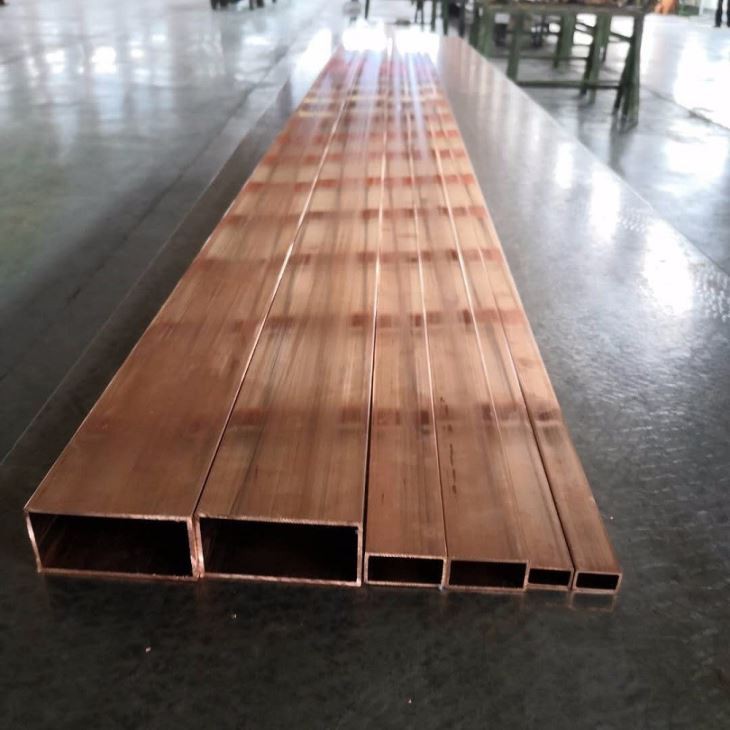

Specifiche del tubo rigido rettangolare per guida d'onda rame ottone bronzo

Garanzia di qualità

Il nostro reparto di produzione ha uno stretto controllo sull'intero processo di tubi rigidi a guida d'onda, e iniziamo sempre con l'analisi chimica e meccanica prima dell'inizio della produzione, e prendiamo il pieno controllo sull'analisi delle materie prime, fusione, trafilatura a freddo dei tubi madre, ricottura, ridisegno , ricottura, rugosità superficiale, raddrizzatura, pulizia, rettilineità, torsione e pulizia prima dell'imballaggio. Ogni processo è vitale per la perfezione e i nostri compagni di squadra responsabili ed esperti gestiscono la produzione in modo professionale proprio come abbiamo promesso ai nostri clienti.

Controllo della produzione e processo di produzione

La produzione di tubi rigidi in guida d'onda richiede una solida conoscenza di alluminio, rame, ottone e bronzo, e ogni processo deve essere eseguito con particolare cura e know-how tecnico. Dalle apparecchiature di produzione agli strumenti di ispezione, i nostri reparti di produzione e qualità mantengono una buona manutenzione e un rigoroso controllo della calibrazione per garantire che tutte le strutture relative alla produzione siano nelle migliori condizioni per fornire una qualità affidabile.

1. Fonderia di rame

2. Billetta di rame

3. Analisi del rame e delle leghe di rame

4. Ricottura della billetta

5. Disegno del tubo madre

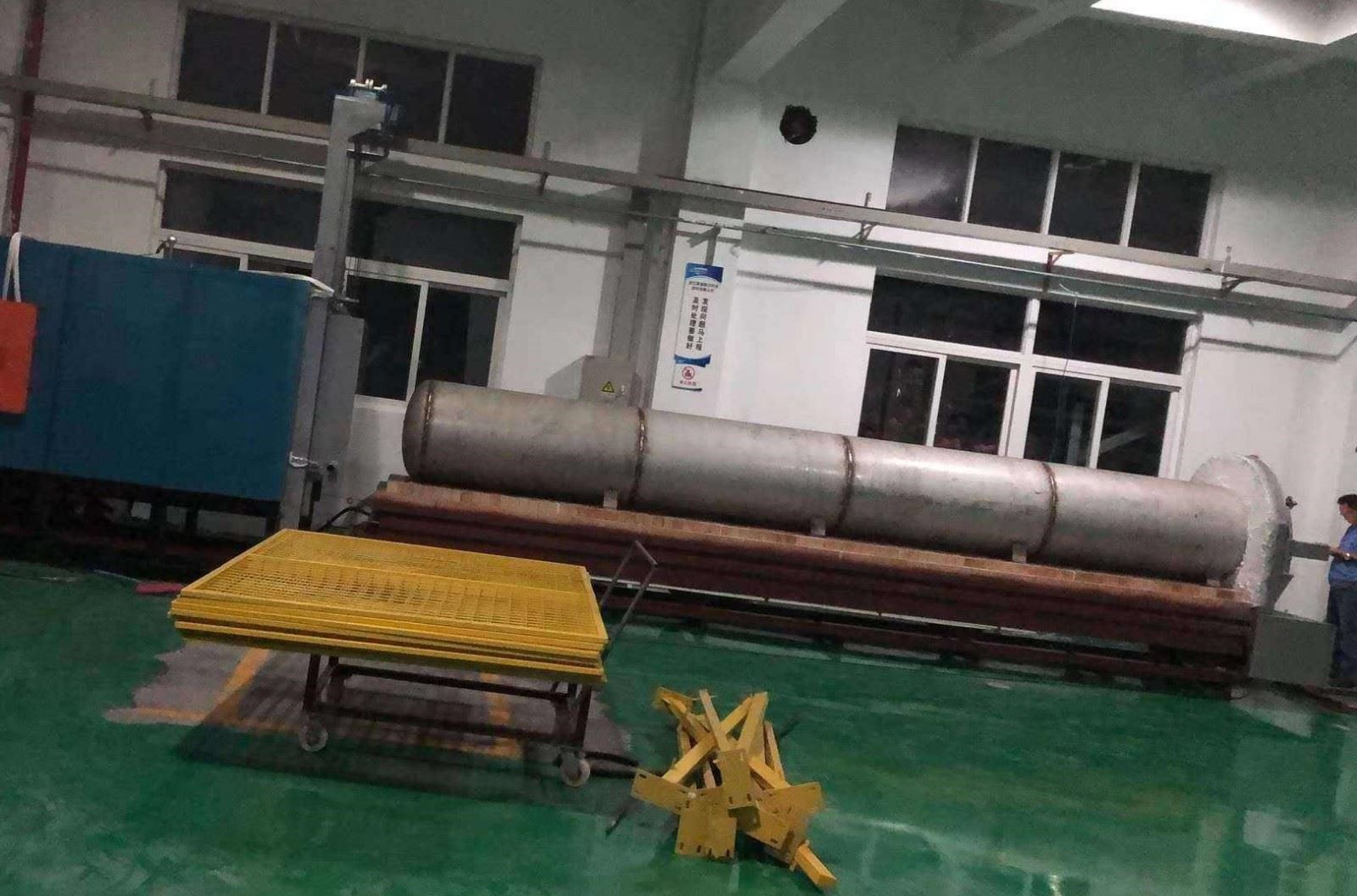

6. Ricottura dei tubi madre

7. Disegno del tubo della guida d'onda rettangolare

8. Ispezione in linea

9. Controllo rettilineo

10. Controllo della torsione

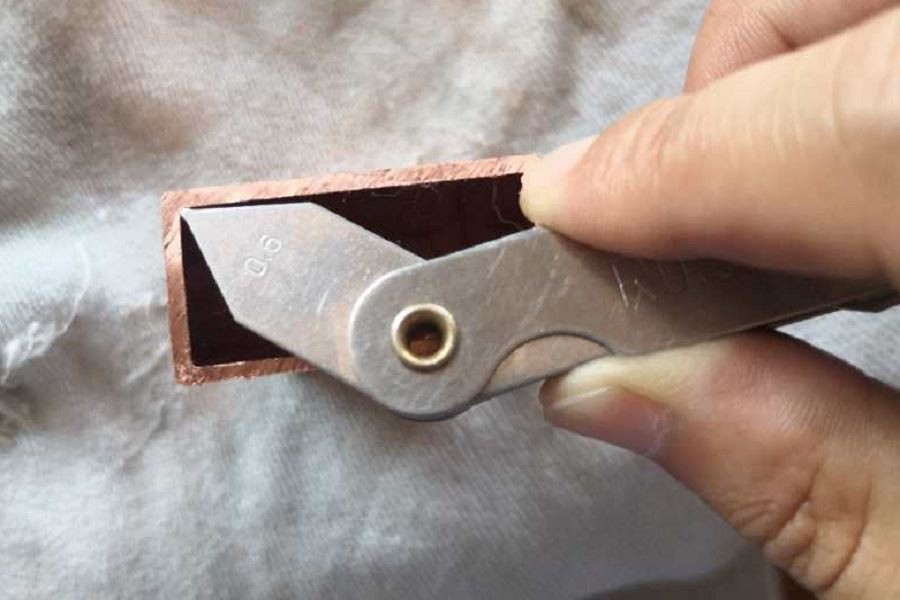

11. Controllo del raggio interno

12. Controllo del raggio esterno

13. Pulizia

14. Controllo della rugosità superficiale

15. Ispezione finale

Nostro servizio

Fabmann prende il controllo più rigoroso dalla materia prima all'imballaggio per assicurarsi che tutti i tubi guida d'onda rettangolari siano fabbricati con tolleranze precise calcolate per fornire un VSWR ottimale e le massime capacità di gestione della potenza. Siamo in grado di fornire guide d'onda nelle dimensioni da WR3 a W650 e ci assicuriamo che siano disponibili anche configurazioni ad altezza piena e ridotta per soddisfare i requisiti di progettazione per le applicazioni di trasmissione ad alta frequenza, inclusi spazio e avionica. Al fine di garantire una qualità e un'affidabilità costantemente elevate, forniamo un rapporto di ispezione completo e un certificato 3.1 per ogni spedizione per garantire la tracciabilità delle materie prime al 100% e la certificazione chimica completa.

Cosa può offrire Fabmann?

Fabmann è in grado di fornire una vasta gamma di tubi guida d'onda rettangolari in una varietà di tipi e leghe tra cui alluminio, ottone, rame, bronzo e ci impegniamo a fornire ai nostri clienti una qualità eccezionale per i vostri progetti.
Guide d'onda particolari sono progettate per adattarsi al tipo di caratteristica dell'onda al fine di controllare efficacemente le onde. Se hai bisogno di tubi guida d'onda sottili o spessi personalizzati con tolleranza ristretta, il nostro team lavorerà con te in ogni fase del percorso per la tua soddisfazione. Grazie ai nostri compagni di squadra altamente qualificati e competenti, possiamo fornire tubi guida d'onda con diversi requisiti personalizzati. Se hai bisogno di seguire i tubi della guida d'onda, Fabmann sarà un'opzione perfetta per te.

√ Tubi guida d'onda a parete sottile e pesante
√ Tubi guida d'onda ad altezze ridotte
√ Tubi guida d'onda rettangolari, circolari, ovali, quadrati
√ Dimensioni personalizzate secondo specifiche esatte
√ Tubi guida d'onda in rame
√ Tubi guida d'onda in ottone/bronzo
√ Tubo guida d'onda in alluminio
√ Tubi guida d'onda rettangolari che richiedono scanalatura e lavorazione CNC

Tubo guida d'onda rettangolare: la guida completa all'acquisto

Cos'è il tubo guida d'onda?

Il tubo guida d'onda è una struttura che guida le onde, come le onde elettromagnetiche o il suono, con una minima perdita di energia limitando la trasmissione di energia a una direzione. Senza il vincolo fisico di una guida d'onda, le intensità delle onde diminuiscono secondo la legge dell'inverso del quadrato man mano che si espandono nello spazio tridimensionale.

Standard per guide d'onda

Gli standard comuni per le guide d'onda includono gli standard IEEE, IEC, EIA e MIL.

Designazione della guida d'onda

Il sistema di designazione della guida d'onda WR è utilizzato negli Stati Uniti ed è anche ampiamente utilizzato in molte altre aree in tutto il mondo, e le lettere WR stanno per Waveguide Rectangular. Designazione EIA (Standard US) utilizzando un designatore WR per indicare la dimensione e la frequenza più bassa per cui sono stati progettati per l'uso. Designazione RCSC (Standard UK) e fornisce designatori che comprendono le lettere WG seguite da uno o due numeri. Entrambi i sistemi sono ampiamente utilizzati e consentono di abbinare e conoscere le dimensioni della guida d'onda.

Materiale del tubo guida d'onda

Il tubo della guida d'onda può essere realizzato in ottone, bronzo, rame, argento, alluminio o qualsiasi metallo con bassa resistività di massa. È possibile utilizzare metalli con caratteristiche di scarsa conduttività se le pareti interne sono opportunamente placcate. Inoltre, il materiale del tubo guida d'onda influenzerà il funzionamento delle guide d'onda.

Quali sono i tipi di tubo guide d'onda?

I tubi della guida d'onda hanno cinque diversi tipi, guida d'onda rettangolare, guida d'onda circolare, guida d'onda ellittica, guida d'onda a singola cresta e guida d'onda a doppia cresta. In generale, le guide d'onda sono classificate in due tipi: guide d'onda metalliche e guide d'onda dielettriche. Le tre forme più comunemente utilizzate sono le seguenti:

● Tubo guida d'onda rettangolare, entrambe le modalità TE e TM possono essere supportate da queste guide d'onda. Il campo elettrico è trasversale alla direzione di propagazione nei modi TE. Il campo magnetico è trasversale alla direzione di propagazione nei modi TM.

● Tubo guida d'onda circolare, tende a torcere le onde mentre le attraversano e viene utilizzato con antenne rotanti nei radar.

● Tubo a guida d'onda ellittica, è spesso preferito nelle guide d'onda flessibili. Queste guide d'onda saranno necessarie ogni volta che la sua sezione è in grado di muoversi, come piegarsi, allungarsi o torcersi.

Perché usiamo il tubo guida d'onda?

Un tubo guida d'onda è una forma speciale di linea di trasmissione costituita da un tubo metallico cavo e fornisce un'induttanza distribuita, mentre lo spazio vuoto tra le pareti del tubo fornisce una capacità distribuita. I tubi delle guide d'onda sono pratici solo per segnali di frequenza estremamente elevata, dove la lunghezza d'onda si avvicina alle dimensioni della sezione trasversale della guida d'onda.

Qual è la relazione tra lunghezza d'onda e dimensione del tubo guida d'onda?

La larghezza del tubo guida d'onda determina la frequenza di taglio inferiore ed è pari (idealmente) a ½ lunghezza d'onda della frequenza di taglio inferiore.

Quali sono le condizioni per la propagazione delle onde elettromagnetiche in un tubo guida d'onda?

Esistono due condizioni al contorno della guida d'onda che devono essere soddisfatte affinché le onde viaggino attraverso le guide d'onda: le componenti tangenziali del campo elettrico dovrebbero essere uguali a zero e la derivata normale della componente tangenziale del campo magnetico dovrebbe essere uguale a zero.

Come evitare l'attenuazione del segnale e la perdita di potenza nel tubo guida d'onda?

Per evitare l'attenuazione del segnale e la perdita di potenza da più modalità attive, le guide d'onda dovrebbero essere costruite con la loro frequenza di taglio. Quando si tenta di far passare segnali di frequenza inferiore alla frequenza di taglio, la guida d'onda sviluppa vincoli meccanici. Durante la costruzione della guida d'onda, si consiglia di mantenere la larghezza di un tubo guida d'onda nello stesso ordine di grandezza della lunghezza d'onda del segnale trasmesso. Man mano che il tubo guida d'onda diventa più grande, abbassa la sua frequenza di taglio. Nel mercato dell'elettronica, i tubi guida d'onda sono disponibili in dimensioni standard; tuttavia, se si desidera utilizzare tubi guida d'onda per applicazioni specifiche, è necessario personalizzarli.

Caratteristiche e applicazione dei tubi guida d'onda rettangolari

Le guide d'onda rettangolari sono ampiamente utilizzate in radar, accoppiatori, isolatori e attenuatori per la trasmissione del segnale. Quando le onde elettromagnetiche vengono trasmesse longitudinalmente attraverso una guida d'onda rettangolare, vengono riflesse dalle pareti conduttrici. Di solito ha una sezione trasversale con un rapporto di aspetto di 1:2 con la larghezza circa il doppio dell'altezza. La differenza di frequenza tra la frequenza più bassa nella modalità dominante e la modalità successiva delle guide d'onda rettangolari è maggiore di quella delle guide d'onda circolari.

Che cos'è la dimensione e la frequenza del tubo della guida d'onda rettangolare?

La dimensione della guida d'onda è un fattore significativo nelle prestazioni dei sistemi di trasmissione del segnale ad alta frequenza. È importante notare che a seconda delle bande di frequenza del segnale, le dimensioni della guida d'onda cambiano. Per far fronte a questo, sono disponibili diverse forme di guida d'onda (come rettangolare, circolare, piastra parallela, ecc.) e dimensioni. Di seguito è riportata la tabella che copre la dimensione e la frequenza complete per le guide d'onda rettangolari.

Dimensione e frequenza della guida d'onda rettangolare Fabmann

Guida d'onda rettangolare PDF Fabmann

Attenuazione e perdita nei tubi a guida d'onda rettangolari

I tubi a guida d'onda rettangolari sono ampiamente utilizzati nelle applicazioni ad alta potenza grazie alla loro propagazione a bassa perdita. I due tipi di perdite in una guida d'onda rettangolare sono le perdite dielettriche e le perdite del conduttore (metalliche) nelle pareti. L'attenuazione totale è la somma dell'attenuazione causata dalle perdite del conduttore e del dielettrico.
Le perdite dei conduttori nelle guide d'onda rettangolari risultano inferiori rispetto ai cavi coassiali. La conducibilità finita delle pareti delle guide d'onda rettangolari è la causa di queste perdite di conduzione. Quando un'onda elettromagnetica si propaga attraverso la guida d'onda rettangolare, crea corrente nelle quattro pareti. A causa della simmetria della guida d'onda rettangolare, la corrente nella parete superiore e nella parete inferiore è identica. Allo stesso modo, la corrente nel lato sinistro e nel lato destro della guida d'onda rettangolare è uguale. Queste correnti sono in grado di disturbare la distribuzione del campo nella guida d'onda.L'impedenza (Zs) offerta dal materiale della guida d'onda al flusso di corrente attraverso le pareti provoca perdite finite del conduttore. Esiste una dipendenza tra le perdite del conduttore, la frequenza di propagazione dell'onda e le caratteristiche di dispersione della guida d'onda rettangolare. Le caratteristiche di dispersione variano con le perdite del conduttore a diverse impedenze. L'attenuazione causata dalle perdite del conduttore, indicata con c, è uno dei fattori da considerare quando si ha a che fare con l'attenuazione totale del segnale.
Le guide d'onda rettangolari possono essere riempite d'aria o riempite di dielettrico. Tipicamente, i materiali dielettrici omogenei sono riempiti all'interno della guida d'onda. L'attenuazione causata dal materiale dielettrico nella trasmissione di potenza elettromagnetica è chiamata perdita dielettrica. Questo tipo di perdita dipende dalla permittività e dalla permeabilità del materiale dielettrico all'interno della guida d'onda rettangolare. Le perdite dielettriche in una guida d'onda rettangolare sono significative nel determinare la costante di propagazione. Un aumento delle perdite dielettriche aumenta il valore della costante di propagazione.

Cos'è l'eccentricità del tubo guida d'onda rettangolare?

L'eccentricità è definita come la metà della differenza tra lo spessore misurato delle pareti opposte. Se non diversamente specificato, l'eccentricità non deve superare il 10% dello spessore di base della parete. Per la determinazione dell'eccentricità, gli spessori devono essere misurati dove danno il risultato più sfavorevole. Per ottenere un'attenuazione minima, un'eccentricità stretta è importante quanto la tolleranza della dimensione interna della guida d'onda rettangolare.
Una guida d'onda rettangolare è un cilindro conduttore di sezione trasversale rettangolare utilizzato per guidare la propagazione delle onde. La guida d'onda rettangolare è comunemente utilizzata per il trasporto di segnali in radiofrequenza a frequenze nella banda SHF (3–30 GHz) e superiori. Le guide d'onda più comuni hanno sezioni trasversali rettangolari e quindi sono adatte per l'esplorazione di campi elettrodinamici che dipendono da tre dimensioni. Seleziona il tipo di guida d'onda e la larghezza della parete ampia per quel tipo verrà generata automaticamente.

Come scegliere un tubo guida d'onda adeguato?

Ciascuna designazione del tubo guida d'onda ha dimensioni diverse e questo gli conferirà proprietà diverse, la frequenza di taglio è particolarmente importante, insieme all'intervallo di frequenza complessivo raccomandato. Il materiale utilizzato nella guida d'onda aiuterà anche a dettare alcune proprietà e i materiali a bassa resistenza aiutano a mantenere le perdite al minimo, mentre i materiali leggeri come l'alluminio mantengono il peso al minimo. Il bilanciamento di tutti i diversi requisiti assicura che venga fatta la scelta migliore per ogni data applicazione. La guida d'onda offre i vantaggi di una minore perdita e di una capacità di gestione della potenza estremamente elevata. Il lato negativo è che il costo è molto alto, l'installazione un po' più impegnativa e il carico del vento sulla torre è generalmente superiore a quello della linea coassiale. Ancora una volta, l'analisi totale e il processo di selezione devono includere l'impatto dell'efficienza sulla selezione del trasmettitore insieme alla capacità della torre, al costo del sistema, all'affidabilità del sistema e al costo reale del denaro per l'acquisto dell'apparecchiatura.

Rugosità superficiale su tubo guida d'onda

La rugosità è sicuramente un'arma a doppio taglio, più ruvida è l'interfaccia tra il metallo e il substrato, migliore è l'adesione, ma maggiore è l'attenuazione. La rugosità superficiale ha un grande effetto sulla perdita di metallo. Quando la rugosità diventa dell'ordine della profondità della pelle, l'attenuazione delle linee di trasmissione aumenta. È semi-prevedibile, tuttavia, non esiste un calcolo esatto dell'effetto e la rugosità superficiale di per sé non è facile da quantificare in un singolo numero. Sebbene in genere venga utilizzato un valore RMS, la geometria della rugosità è raramente regolare o casuale. In effetti, la rugosità potrebbe lasciare il posto all'attenuazione anisotropa, poiché i segni di lucidatura potrebbero essere più pronunciati sull'asse x rispetto all'asse y.

Vantaggio del tubo guida d'onda rettangolare

I tubi a guida d'onda rettangolari sono ampiamente utilizzati in radar, accoppiatori, isolatori e attenuatori per la trasmissione del segnale. Quando le onde elettromagnetiche vengono trasmesse longitudinalmente attraverso una guida d'onda rettangolare, vengono riflesse dalle pareti conduttrici. Di solito ha una sezione trasversale con un rapporto di aspetto di 1:2 con la larghezza circa il doppio dell'altezza. La differenza di frequenza tra la frequenza più bassa nella modalità dominante e la modalità successiva delle guide d'onda rettangolari è maggiore di quella delle guide d'onda circolari. Il tubo guida d'onda rettangolare è la prima struttura di guida d'onda utilizzata per il trasporto dei segnali. Questa guida d'onda supporta la modalità elettrica trasversale (TE) e la modalità magnetica trasversale (TM), ma non la modalità elettromagnetica trasversale (TEM). I vantaggi delle guide d'onda rettangolari includono:

✔ Bassa attenuazione
✔ Ampia larghezza di banda di frequenza per la propagazione in modalità singola
✔ Eccellente stabilità della modalità per la modalità di propagazione fondamentale
✔ Maggiori caratteristiche di trasmissione
✔ Minore perdita di inserzione
✔ Elevate capacità di gestione della potenza
✔ Ampia gamma di opzioni per la selezione dei materiali
✔ Maggiore tolleranza per resistere alle variazioni di temperatura (alta e bassa)

Quali sono le applicazioni del tubo guida d'onda?

Tra tutti i tipi di tubi a guida d'onda, i tubi a guida d'onda rettangolari hanno una perdita di inserzione inferiore rispetto al cavo coassiale, sono facili da realizzare e presentano una perdita inferiore rispetto alle linee di trasmissione alle frequenze delle microonde. Pertanto, sono ampiamente utilizzati in radar, accoppiatori, isolatori e attenuatori per la trasmissione del segnale. Le guide d'onda rettangolari sono comunemente utilizzate per collegare i feed delle antenne paraboliche alla loro elettronica, ricevitori a basso rumore o amplificatori/trasmettitori di potenza.

Tubo guida d'onda in comunicazione e trasferimento di potenza

Le onde radio sono ampiamente utilizzate nei campi della comunicazione e del rilevamento e le tecnologie per l'invio di energia wireless sono attualmente utilizzate nella pratica. Le barriere che finora hanno limitato queste tecnologie stanno per scomparire del tutto e, secondo il presente studio, le guide d'onda saranno la componente chiave delle tecnologie wireless di prossima generazione. Sebbene una guida d'onda sia un componente molto pesante, a causa delle innovazioni tecnologiche, le guide d'onda subiranno modifiche drastiche nel prossimo futuro, e questo genererà nuove tecnologie di guida d'onda e sistemi wireless, compresi i sistemi di comunicazione e trasferimento di potenza, che utilizzano le guide d'onda.
Nella futura società senza fili, un percorso di trasmissione che assiste le linee di trasmissione svolgerà un ruolo importante. In questo studio, esaminiamo le guide d'onda, che sono una componente chiave delle tecnologie wireless di prossima generazione. Una guida d'onda è un tubo metallico attraverso il quale si trasferiscono le onde radio. Pur essendo un componente molto pesante, a causa delle innovazioni tecnologiche, le guide d'onda subiranno presto drastiche modifiche. Questo capitolo introduce le tendenze nelle tecnologie innovative delle guide d'onda e i più recenti sistemi wireless, inclusi i sistemi di comunicazione e trasferimento di potenza, che utilizzano le guide d'onda.

Quali tipi di tubi per guide d'onda sono ampiamente utilizzati?

Dipende dalla forma. Per una guida d'onda rettangolare omogenea, la prima modalità è TE10 ma per una guida circolare è TE11. Per una guida coassiale il modo fondamentale è TEM ma se è riempito in modo disomogeneo come una linea a microstriscia dove la propagazione è in parte in aria e in parte nel substrato dielettrico il modo è essenzialmente un ibrido di TEM e TE. Nelle guide dielettriche che sono popolari nelle fibre ottiche, anche le modalità di propagazione sono tutte modalità ibride. In generale, più la frequenza è vicina a quella del taglio, più la modalità si avvicina rispettivamente a un TEM, TE o TM puro. Lontano dal cutoff non ci sono modalità TEM, TE o TM pure a meno che la guida non sia riempita in modo omogeneo.
Le guide d'onda circolari, comunemente denominate fibre ottiche, sono la forma più comune di guida d'onda luminosa utilizzata per la comunicazione ottica. La guida d'onda rettangolare è una struttura molto promettente per diverse applicazioni. Ha alcune caratteristiche uniche che consentono un'ampia gamma di applicazioni tra cui luce lenta e veloce, metamateriale, trasmissione di energia a bassa perdita e rilevamento.

Come fabbricare la guida d'onda e il tubo guida d'onda rettangolare?

Esistono molti modi per produrre strutture di guide d'onda e la soluzione più semplice è utilizzare guide d'onda e flange di serie mediante piegatura, saldatura, brasatura o brasatura sulle flange. Questo non è pratico per strutture più complicate come combinatori, accoppiatori e filtri. Con la crescente necessità nell'industria di andare oltre nello spettro delle microonde millimetriche, la fabbricazione di complesse strutture di guide d'onda presenta un problema impegnativo. Ci sono diverse opzioni di produzione da prendere in considerazione:

✔ Elettroformatura, formando l'intera struttura costruendola su una forma di galvanica. Questo funziona bene per strutture complesse ma non è applicabile ai gruppi di guide d'onda in cui verrà applicata una sollecitazione strutturale apprezzabile.

✔ Brasatura per immersione, è un processo specializzato per unire pezzi di alluminio, ma è più economico dell'elettroformatura. I pezzi della guida d'onda devono essere prima lavorati a macchina da un blocco solido di materiale, comunemente alluminio 6061-T6 o una lega di alluminio equivalente. Un sottile strato di drogaggio viene applicato ai pezzi di alluminio sulle superfici da unire. La guida d'onda finita viene quindi posta in un bagno di sale fuso e quindi portata fino al punto di fusione del metallo. Durante i processi di brasatura e indurimento, le pareti della guida d'onda possono deformarsi dalla loro geometria ideale, il che porterà sicuramente a perdite di segnale visibili per frequenze più alte come Ka, V e sicuramente W.

✔ Lavorazione a scarica elettronica. Esistono due tipi di lavorazione a scarica elettronica: elettroerosione a filo ed elettroerosione a tuffo. Entrambi i metodi utilizzano l'alta tensione per sciogliere il metallo, piuttosto che rimuoverlo meccanicamente con utensili da taglio.

✔ Lavorazione computerizzata a controllo numerico, è un metodo versatile per tagliare forme complesse utilizzando utensili da taglio rotanti. Le moderne apparecchiature CNC consentono agli operatori di impostare un lavoro e andarsene, mentre un computer alimenta il pezzo sotto la testa dell'utensile e cambia persino gli utensili per ottimizzare i tempi di lavorazione. Sono realizzabili raggi interni di circa 5 mil.

La fabbricazione del tubo della guida d'onda comporta un processo di produzione piuttosto complicato dalla fusione del rame o dell'alluminio, ricottura della billetta, trafilatura a freddo, ricottura del tubo madre, ridisegno fino a quando tutte le dimensioni e le tolleranze sono conformi alle specifiche di IEC 60153 e DIN 47302.

Quale gamma di dimensioni può produrre Fabmann per il tubo guida d'onda rettangolare?

La nostra gamma standard di tubi guida d'onda rigidi rettangolari va da WR3 a WR650 e possiamo anche produrre da WR770 a WR2300 in base alle esigenze del nostro cliente. Tutta la nostra fabbricazione è rigorosamente secondo DIN47302.

Fabmann può fornire un tubo guida d'onda a parete pesante?

Sì, siamo in grado di produrre tubi per guide d'onda a parete pesante con una stretta tolleranza interna secondo DIN47302 e tutti i parametri, tra cui rettilineità, torsione e rugosità superficiale, sono rigorosamente controllati in base alle vostre aspettative.

Come eseguire l'ispezione sul tubo della guida d'onda?

Esistono diversi strumenti per eseguire l'ispezione sui tubi della guida d'onda e sono la macchina di misura a coordinate, il micrometro, il micrometro dell'apertura e il rugosimetro. Naturalmente, il controllo più importante deve essere focalizzato sulla precisione degli utensili e sul controllo di massa in linea del processo dei tubi della guida d'onda.

Prezzo tubo guida d'onda rettangolare

Offriamo due prezzi diversi in base alla nostra disponibilità di magazzino e di solito disponiamo di stock per la maggior parte dei tubi guida d'onda rettangolari in alluminio. Pertanto, possiamo fornirvi da un pezzo a pochi pezzi che vanno da un metro a 5 metri. Utilizziamo principalmente su ordinazione per tubi guida d'onda in rame, ottone e bronzo e il nostro MOQ dipende dal valore totale del progetto. Puoi contattare il team di vendita Fabmann per i dettagli e i nostri team di vendita lavorano 24 ore su 24 per servire.

Dove puoi comprare il tubo della guida d'onda?

Puoi sempre trovare i nostri tubi per guida d'onda su https://www.fabmann.com/waveguide/ e la nostra sede è a Shanghai, in Cina. Possiamo spedire i tubi della guida d'onda tramite corriere, trasporto aereo o marittimo. Per lo sviluppo di nuovi progetti, viene utilizzato principalmente il corriere e stiamo lavorando con famose società di spedizioni come DHL, UPS e FEDEX, e i nostri tubi guida d'onda di alta qualità ti raggiungeranno nel giro di pochi giorni.

Fabbricazione personalizzata per tubi guida d'onda

Offriamo tubi guida d'onda rigidi rettangolari standard piuttosto completi da WR3 a WR650, nonché dimensioni personalizzate con diversi spessori delle pareti e tolleranza ristretta. I nostri ingegneri di produzione esperti potrebbero progettare utensili di prim'ordine che producono misurazioni di alta precisione. Nel frattempo, offriamo anche un servizio CNC per fabbricare i vostri tubi guida d'onda personalizzati progettati.

MOQ e campionamento di tubi in guida d'onda

Il nostro MOQ potrebbe essere solo un pezzo perché disponiamo di scorte regolari per guide d'onda rettangolari in alluminio da WR28 a WR650 e offriamo su ordinazione per la maggior parte delle designazioni WR in rame, ottone e bronzo da WR3 a WR2300 Nel frattempo, forniamo un servizio di campionamento per qualsiasi tipo di tubo rettangolare personalizzato poiché disponiamo di scorte regolari per lega di alluminio, rame privo di ossigeno, ottone e bronzo. Il campionamento richiede una questione di un mese compreso il tempo di trasporto aereo.

Controllo di qualità del tubo guida d'onda

Forniamo un servizio di collaudo completo che copre la chimica e la meccanica dei tubi guida d'onda e delle materie prime e rilasciamo il relativo certificato 3.1 per tutti i tubi guida d'onda che forniamo. Inoltre, Fabmann emette anche rapporti di prova specifici su dimensione completa, raggio interno ed esterno, spessore della parete, tolleranza, rugosità superficiale, torsione e rettilineità per ogni lotto della nostra spedizione. Ogni pezzo di tubo guida d'onda è stato sottoposto a severi controlli di produzione e qualità e puoi essere certo che i nostri prodotti soddisfano i requisiti specificati dalla norma IEC 60153.

Qual è il nostro imballaggio standard per i tubi guida d'onda?

L'imballaggio standard è una cassa di legno con pellicola di plastica e schiuma, e utilizziamo anche tubi di plastica per imballare campioni di tubi di guida d'onda che vengono inviati tramite corriere.

In che modo Fabmann garantisce la qualità del tubo guida d'onda?

Fabmann fornisce una garanzia di qualità di un anno per tutti i tubi guida d'onda che forniamo e riceverai un rapporto di ispezione insieme alla nostra spedizione, sia che si tratti di un pezzo unico o di un ordine all'ingrosso.

Tempo di consegna della produzione

Per i modelli personalizzati e la guida d'onda rettangolare rame ottone bronzo, possiamo consegnare in circa 30-45 giorni. Per la maggior parte dei tubi in guida d'onda in alluminio da WR28 a WR650, abbiamo stock e possiamo consegnare in uno o due giorni.
