Tubo dell'acqua della caldaia

Qual è la temperatura del vapore del superatore della caldaia?

Il surriscaldatore è responsabile dell'ulteriore riscaldamento del vapore prodotto nella caldaia a una temperatura più elevata, sopra la temperatura di saturazione . Questo vapore surriscaldato viene quindi utilizzato per guidare le turbine in una centrale elettrica a vapore o per altre applicazioni industriali che richiedono un vapore ad alta temperatura . e la temperatura del vapore surriscali Altri requisiti operativi . temperature a vapore più elevate generalmente migliorano l'efficienza complessiva del ciclo del vapore, ma introducono anche sfide relative ai materiali e alla progettazione di componenti . La temperatura del vapore di una superlaristica della caldaia dipende da una superhailettante, compresa la progettazione della caldaia, le condizioni operative e le condizioni operative. (750 gradi F) a 650 gradi (1.200 gradi F) o superiore, a seconda della progettazione della caldaia e dei parametri operativi . la temperatura del vapore surriscaldato dipende da fattori come la pressione della caldaia, la quantità di evaporazione, la resistenza alla temperatura ad alta temperatura, la resistenza alla temperatura ad alta temperatura, e la resistenza alla temperatura ad alta temperatura può A seconda del particolare sistema di caldaie e dei suoi parametri operativi . il modo migliore per determinare la temperatura precisa del vapore surriscaldatore per una determinata applicazione è consultare le specifiche di progettazione o i dati tecnici per il sistema di caldaia specifico .



Come funziona la caldaia del tubo d'acqua?

Una caldaia a tubo d'acqua ad alta pressione è un tipo di caldaia in cui l'acqua circola in tubi riscaldati esternamente dal fuoco . il combustibile viene bruciato all'interno del forno, creando gas caldo che bolle l'acqua nei tubi che generano a vapore che make ai mobili che fanno le acque alimentari che fanno le acque alimentari che fanno le acque aurne che si alzano i mobili. Genera il vapore . La miscela di acqua e vapore riscaldata si alza nel tamburo a vapore . qui, il vapore saturo viene disegnato dalla parte superiore del tamburo . in alcuni casi, il vapore passa attraverso i tubi di tipi di tipici da drive -usati da un superheater chiamato superheater chiamato superheater per diventare superheater {{7 e) Poiché le gocce d'acqua possono danneggiare gravemente le lame della turbina . la progettazione della caldaia del tubo dell'acqua è davvero unica e il suo interno è riempito con acqua e la camera di combustione è strettamente circondata . questa costruzione consente il trasferimento di energia termica attraverso le pareti del tubo attraverso le pareti del tubo attraverso l'approvvigionamento dell'acqua, riscaldando l'acqua in acqua e che generano alimentazione {{10} acqua di acqua con il tubo a tubi con il tubo altissimo può essere il trasferimento con la tubazione calda attraverso le dimensioni del tubo attraverso le pareti ad alta tubazione. temperature e sono spesso utilizzate in aree industriali che devono funzionare in condizioni estreme, come le centrali elettriche .





Quali materiali vengono utilizzati per produrre tubi caldaie?

I tubi della caldaia sono tubi senza soluzione di continuità basati su ASTM A179 e sono spesso realizzati in acciaio al carbonio o lega per la generazione di energia, in piante di combustibili fossili, impianti di elaborazione industriale, centrali elettriche elettriche, ecc. L'acciaio inossidabile ferritico si trova, tuttavia, che si trova frequentemente in aree surriscaldate che non sono soggette ad acqua bollente e sono consentiti i tubi della caldaia in acciaio inossidabile riscaldati elettricamente per la lavorazione del vapore per sterilizzanti e disinfettori sotto la "linea guida del dispositivo di pressione europeo ." "I materiali popolari sono elencati di seguito:

√ L'acciaio di carbonio, l'acciaio a basso contenuto di carbonio (ASTM A106 grado B) è ampiamente utilizzato per i tubi dell'acqua della caldaia a media pressione e a bassa temperatura . è relativamente

economico e ha una buona saldabilità, ma ha una resistenza limitata alla corrosione ad alta temperatura e alla creep .

√ acciai in lega, gli acciai Chromium-Molybdenum (ASTM A335) sono usati per tubi d'acqua ad alta pressione e ad alta temperatura . questi acciai hanno

Resistenza migliorata alla corrosione ad alta temperatura, alle sollecitazioni termiche come 1 . 25cr -0.5 Mo (p11) e 2.25Cr -1 Mo (p22) gradi di acciaio.

√ acciai inossidabile, acciai inossidabile austenitico (ASTM A312 Grade TP304, TP316) sono usati per i tubi dell'acqua della caldaia in ambienti corrosivi o per

Applicazioni ad alta temperatura e offrono un'eccellente resistenza alla corrosione, all'ossidazione e al brivido a temperature elevate .

√ acciai in lega di nichel, acciai in lega a base di nichel (ASTM B163, B167) sono usati nella caldaia più impegnativa ad alta temperatura e ad alta pressione

Applicazioni e hanno una resistenza eccezionale di creep e ossidazione, ma sono anche più costosi .



La selezione del materiale in acciaio appropriato per i tubi dell'acqua della caldaia dipende da fattori come la pressione e la temperatura operativa della caldaia, la chimica dell'acqua e la durata di servizio prevista della caldaia . È possibile consultare lo specialista ingegneristico da Fabmann per garantire la corretta selezione di materiali in acciaio per una specifica progettazione e applicazione della caldaia .



Quali sono il processo di produzione per la tuba omega della caldaia?

Il metodo di produzione del tubo in acciaio caldaia a media e alta pressione è lo stesso con il tubo in acciaio senza soluzione di continuità, ma si devono notare alcuni processi di produzione chiave come disegno fine, luminoso superficie, rotolamento a caldo, a freddo, trattamento termico come tempra, temperatura e ricottura a quadrato ends. Thorough testing methods are employed in process and post production to ensure the highest quality and accuracy levels, including eddy current testing, 100% dimensional check, straightness, twist, mechanical test under elevated temperature up to 650℃. Of course, each tube carries permanent marking with rust preventative treatment. To deliver high quality Omega tube, our production needs to cover following processes:

√ Riscaldamento dell'asta di metallo

Piercing

√ punta

√ Ricottura

√ Wash acido

√ fosfating

√ Passive

√ Disegno freddo

√ Ripetere la ricottura poche volte durante i processi di disegno a freddo e trattamento superficiale

√ Ripeti il trattamento di superficie come fosfating e passivazione

√ Disegno freddo

√ Normalizzazione

√ Test (test di corrente parassita, test meccanico, test di pressione)

√ raddrizzamento

√ rimozione della ruggine,

√ Trattamento anticorrosivo

√ taglio

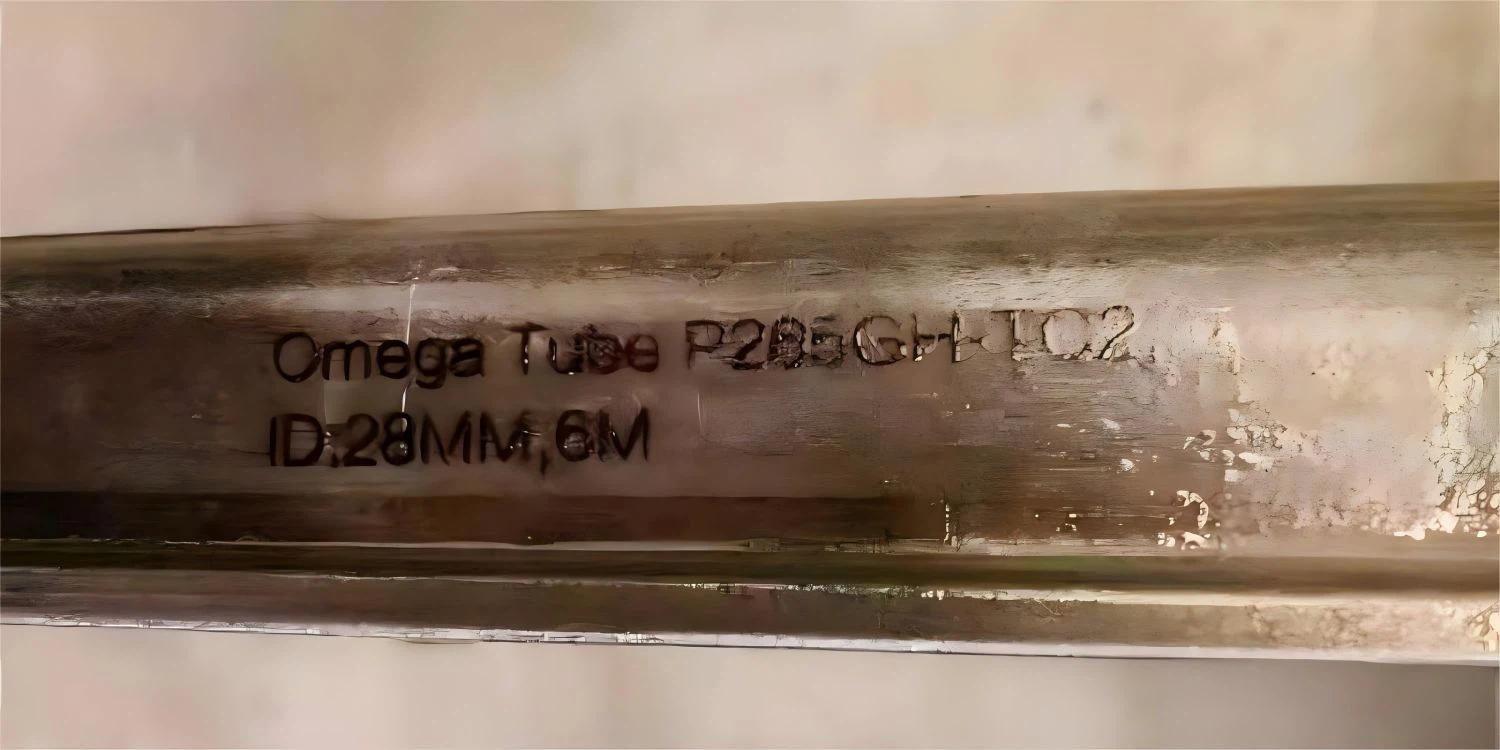

√ marcatura

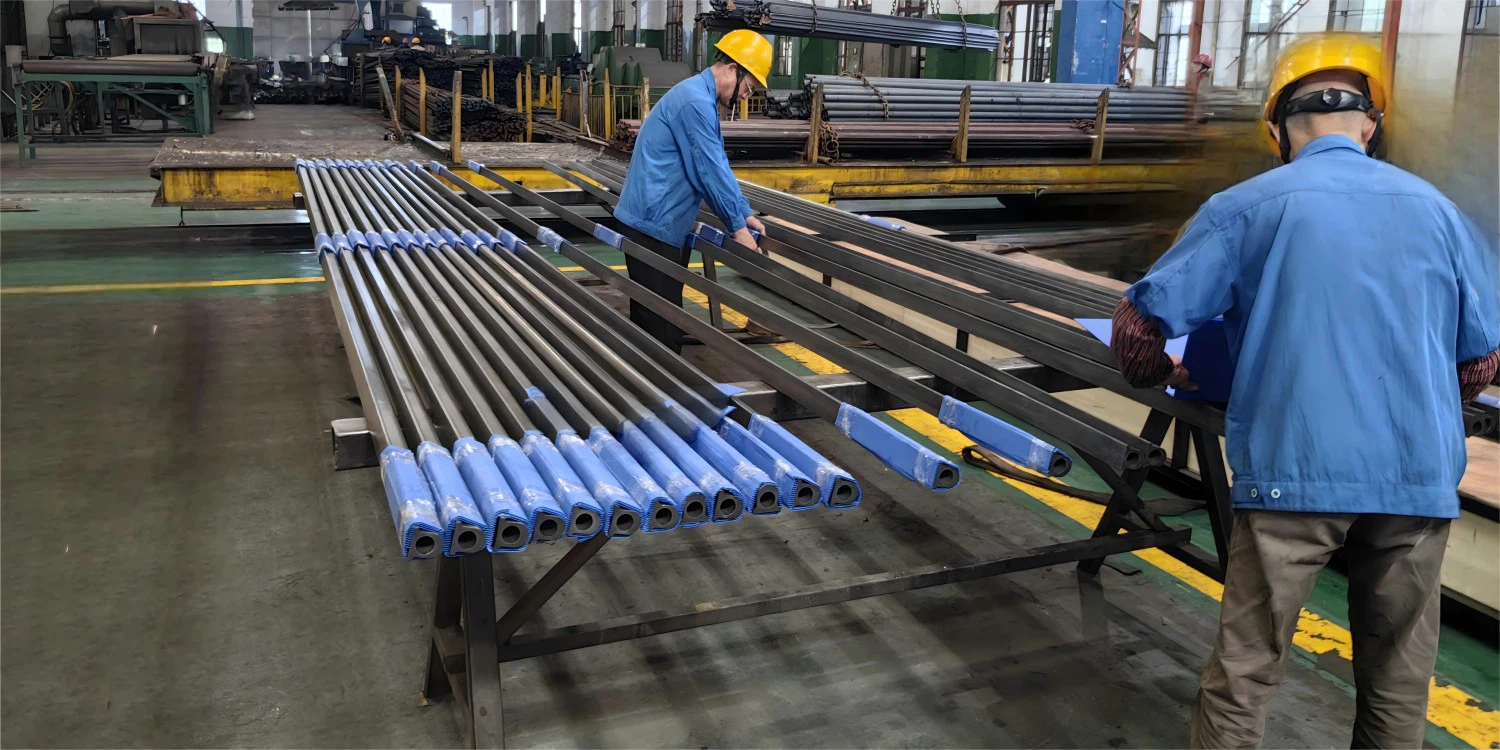

√ Imballaggio



Fabmann ha un processo di produzione molto rigoroso per assicurarsi che sia la dimensione esterna che il foro interno della tuba Omega abbiano una tolleranza stretta, le proprietà meccaniche corrette, l'uniformità della micro struttura e l'eccellente qualità della superficie . il nostro tubo della calda





Quali sono gli standard ASTM comuni per i tubi delle caldaie?

I tubi dell'acqua della caldaia possono essere classificati in diversi tipi in base alla loro progettazione e funzione all'interno della caldaia e sono:

√ Tubi dritti, questi sono il tipo più comune di tubi d'acqua, che corre dritto attraverso il forno della caldaia o le sezioni di convezione, e lo sono

Spesso usato nelle caldaie a tubo idrico e nelle caldaie a tubo antincendio .

√ Tubi piegati, sono progettati per navigare negli spazi confinati all'interno della caldaia e ottimizzare il trasferimento di calore e sono utilizzati nel forno o

sezioni di convezione della caldaia .

√ Tubi a pinne, tubi d'acqua con pinne esterne vengono utilizzate per aumentare la superficie per il trasferimento di calore e sono comuni nelle sezioni di convezione di

La caldaia in cui le temperature del gas sono inferiori .

√ Tubo a spirale, può fornire un percorso di flusso più lungo e un miglioramento del trasferimento di calore .

√ tubi a parete a membrana, sono spesso conosciuti come pareti di membrana, questi sono tubi d'acqua strettamente distanziati con un materiale refrattario sottile in mezzo e

Sono progettati per formare le pareti del forno delle caldaie, fornendo un efficiente trasferimento di calore e integrità strutturale .

√ tubi di superrish, si trovano nella sezione convezione della caldaia, a valle della generazione principale del vapore .



A causa della diversa progettazione della caldaia, condizioni operative come trasferimento di calore, caduta di pressione, ci sono diversi standard coinvolti nel tubo della caldaia e sono:

√ ASTM A192/A192M, per applicazioni ad alta pressione .

√ ASTM A210/A210M per tubi caldaie in acciaio a carbone medio senza cuciture e tubi di fumo della caldaia, comprese le estremità di sicurezza, la volta e i tubi di supporto e

SuperHeater Tubes .

√ ASTM A213/A213M per caldaia in acciaio in lega di ferritico e austenitico senza soluzione di continuità

√ ASTM A335/A335M per tubi caldaie in acciaio in lega ferritica senza soluzione di continuità adatti per un servizio ad alta temperatura .

√ ASTM A450/A450M, caldaia in acciaio a carbonio senza cuciture e tubi di surriscaldatore per applicazioni ad alta pressione .

√ ASTM A178 / ASME SA178 RESISTANZA COLLEGGIO DI ACCIAIO DELLA CARBALI

√ ASTM A179, il tubo in acciaio viene utilizzato principalmente in ambienti ad alta temperatura e ad alta pressione, come caldaie, scambiatori di calore, unità di cracking del petrolio,

ecc. e questo standard offre tre livelli di acciaio

Grado A - acciaio delicato

Grado C - acciaio al carbonio medio

Grado D - acciaio di manganese in carbonio

√ ASME SA192 per tubi caldaie ad alta pressione . Questo tubo funziona bene in ambienti ad alta pressione grazie alla sua eccellente resistenza alla trazione e resa

forza, oltre a una buona allungamento, ed è in grado di resistere a grandi pressioni e sollecitazioni . La composizione chimica dei tubi in acciaio SA192 è rigorosamente

Controllato e include principalmente elementi come silicio, manganese, cromo, molibdeno, rame e nichel . Il contenuto di questi elementi ha

Un impatto importante sulla performance e sulla qualità del tubo . Inoltre, SA192, insieme a SA -193 e sa -194, è classificato come standard per

acciaio inossidabile, ferro inossidabile o acciaio in lega .



Quali sono le nostre condizioni di consegna del tubo dell'acqua della caldaia?

Fabmann può consegnare il tubo della caldaia nelle seguenti condizioni:

√ bk (+c), nessun trattamento termico dopo l'ultimo processo di formazione a freddo .

√ bkw (+lc), finitura a freddo leggera dopo l'ultimo trattamento termico .

√ bks (+sr), i tubi sono sollecitati da stress ricotto dopo il processo di formazione a freddo finale .

√ gbk (+a), ricottura in un'atmosfera controllata dopo il processo di formazione a freddo finale .

√ nbk (+n), ricottura sopra il punto di trasformazione superiore in un'atmosfera controllata dopo il processo di formazione a freddo finale .

√ sr, sollievo da stress

√ q+t, tempra e tempra a hrc 30- hrc45



In che modo Fabmann esegue il controllo di qualità per i tubi omega della caldaia?

Per consegnare secondo i requisiti dell'acquirente, Fabmann prende sempre la piena considerazione dei seguenti:

√ Diametro, il diametro del tubo influisce sulla portata dell'acqua e l'efficienza del trasferimento di calore, e questo è uno dei critici più importanti

Dimensions .

√ Spessore della parete, deve essere sufficiente per resistere alla pressione e alla temperatura operativa e lo spessore della parete deve essere nella sua tolleranza desiderata .

√ Proprietà meccanica, specialmente sotto la temperatura elevata desiderata

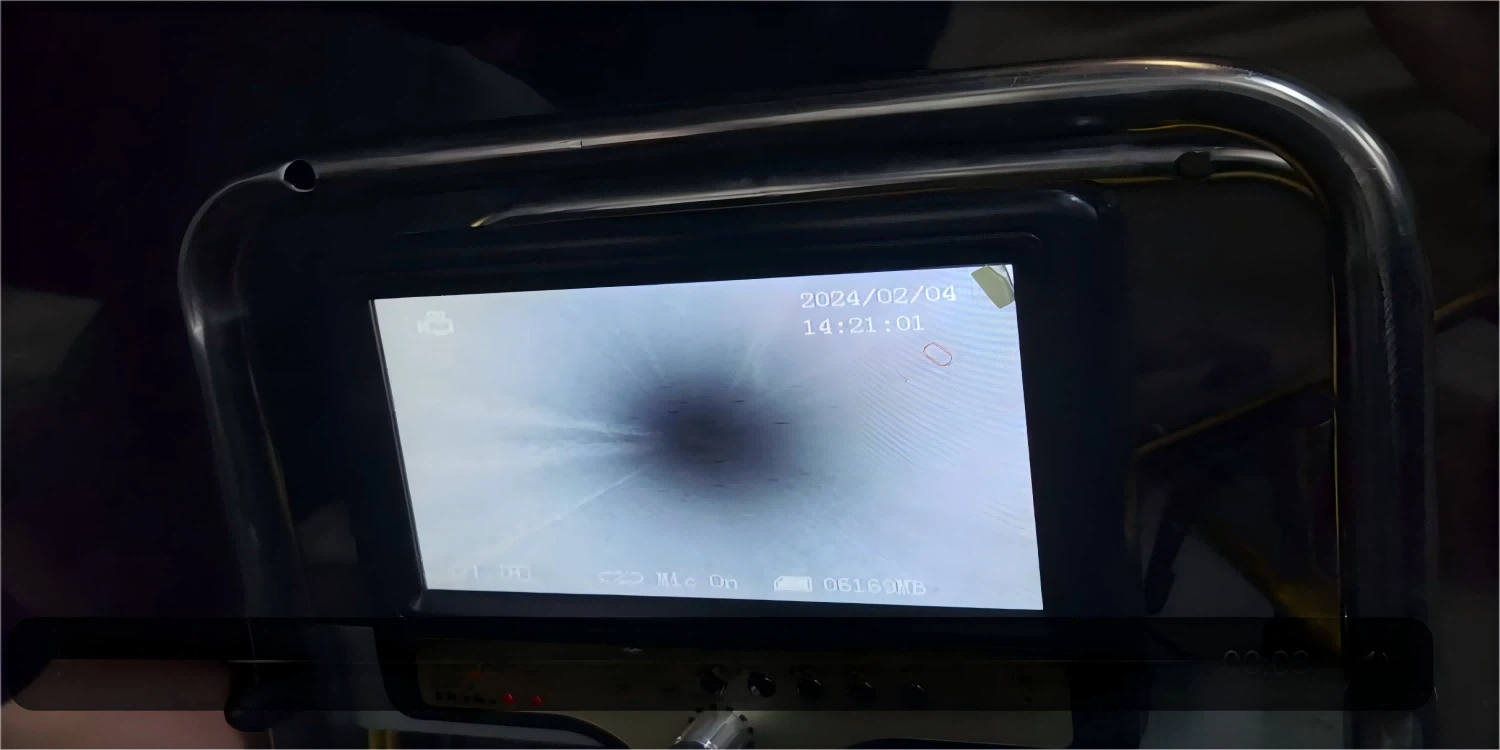

√ Controllo dell'endoscopio

√ Test di pressione

√ La morbidezza della parete interna, qualsiasi danno visibile o ruggine all'interno del tubo non è consentito .

√ Protezione, ogni tubo deve essere protetta per ridurre al minimo i danni alla superficie durante la produzione e il trasporto
